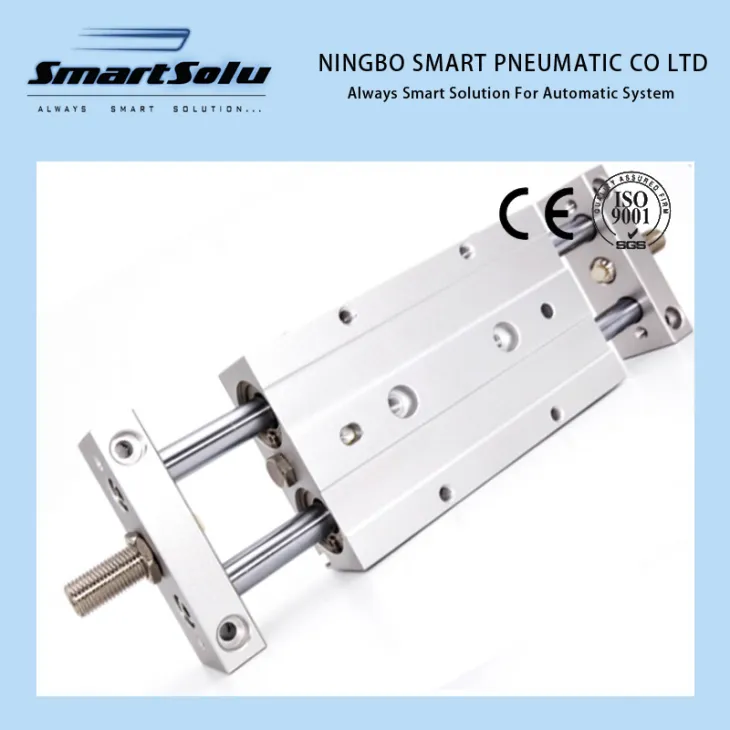

SMC Typ STMB Przesuwny cylindr AIr

SMC Typ STMB Slide Pneumatyczny Cylinder AIr jest powszechnie stosowany jako transport instrumentów precyzyjnych, z wysoką dokładnością i silną poprzeczną odpornością na obciążenie cylindra pręta prowadzącego.

Wyślij zapytanie

Funkcji:

1. Istnieją dwa rodzaje instalacji i mocowania: montaż korpusu lub montaż suwaka.

2. Podwójna konstrukcja tłoczyska sprawia, że cylinder ma lepszą odporność na zginanie i skręcanie i może wytrzymać większe obciążenie ruchome lub obciążenie boczne.

3. Urządzenia buforowe, takie jak podkładki antykolizyjne na obu końcach lub bufory ciśnienia oleju, mogą skutecznie spowolnić prędkość uderzenia i przedłużyć żywotność cylindrów.

4. Wybór wysokiej temperatury i żaroodpornego materiału uszczelniającego może zapewnić normalną pracę cylindra w temperaturze 150 stopni C.

5. Wszystkie cylindry STM są domyślnie namagnesowane.

Opis:

Otwór(mm)	10	16	20	25
Medium robocze	Powietrza
Wzór ruchu	Podwójna akcja
Zapewniona odporność na ciśnienie	13,5 kb/cm2
Zakres napięcia roboczego	1.0Mpa (10.5kgf/cm2)
Temperatura otoczenia i średniej temperatury	-5~+70°C
Typ buforu	Nie	Amortyzator
Zakres prędkości obrotowej	50 ~ 200 mm / s
Regulowany asortyment	Skok powrotny 0 ~ 5mm
Nieobrotowa precyzja	±0,1"	±0,05"
Rozmiar portu	M5*0,8			G1/8"

Gdzie należy stosować:

1 (1)

Przetwarzania:

Proces produkcji obejmuje: odlewanie ciśnieniowe, precyzyjne rysowanie profilu aluminiowego, obróbkę skrawanie, odlewy śrutowania, zapewnienie szczelności poprzez impregnację przez proces ciśnienia próżniowego i obróbkę pasywacji, obróbkę utleniania powierzchni profilu aluminiowego, montaż i testowanie, w celu lepszej kontroli jakości. Pokrywy cylindrów, tłoki i tłoki są obrabiane CNC, wykorzystują wysokiej jakości uszczelnienia, aby zapewnić stabilną i bezpieczną pracę cylindrów.
